GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流5000A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
产品具有分断能力高、动热稳定性好、电气方案灵活、 组合方便、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
GGD交流低压配电开关柜适用于发电厂、变电站、工厂、矿山企业的配电系统，交流电源为50Hz，额定工作电压为380V，额定工作电流高达3150A。它用于电力、照明和配电设备的电能转换、分配和控制。GGD交流低压配电开关柜是根据能源部上级部门、广大电力用户和设计部门的要求，本着安全、经济、合理、可靠的原则设计的一种新型低压配电开关设备。该产品具有分断能力高、动态和热稳定性好、电源方案灵活、组合方便、系列性和实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备升级换代的产品。
GGD交流低压配电开关柜符合IEC 439“低压开关柜和控制设备组件”和GB 7251“低压开关设备和控制设备组装”等标准
◆环境温度：-5℃至+40℃，24小时平均不超过+35℃。
◆室内安装，使用地点的海拔高度不应超过2000m。
◆ 在最高温度+40℃时，大气的相对湿度不超过50%，在较低温度下允许更高的相对湿度（例如+20℃时为90%）。应考虑温度变化引起的露水凝结的潜在影响。
◆设备安装时与垂直面的倾斜角度不超过5%。
◆ 设备安装在没有严重振动和冲击的地方，并且不会对电气元件造成腐蚀。
◆如果用户有特殊要求，可以咨询制造商。

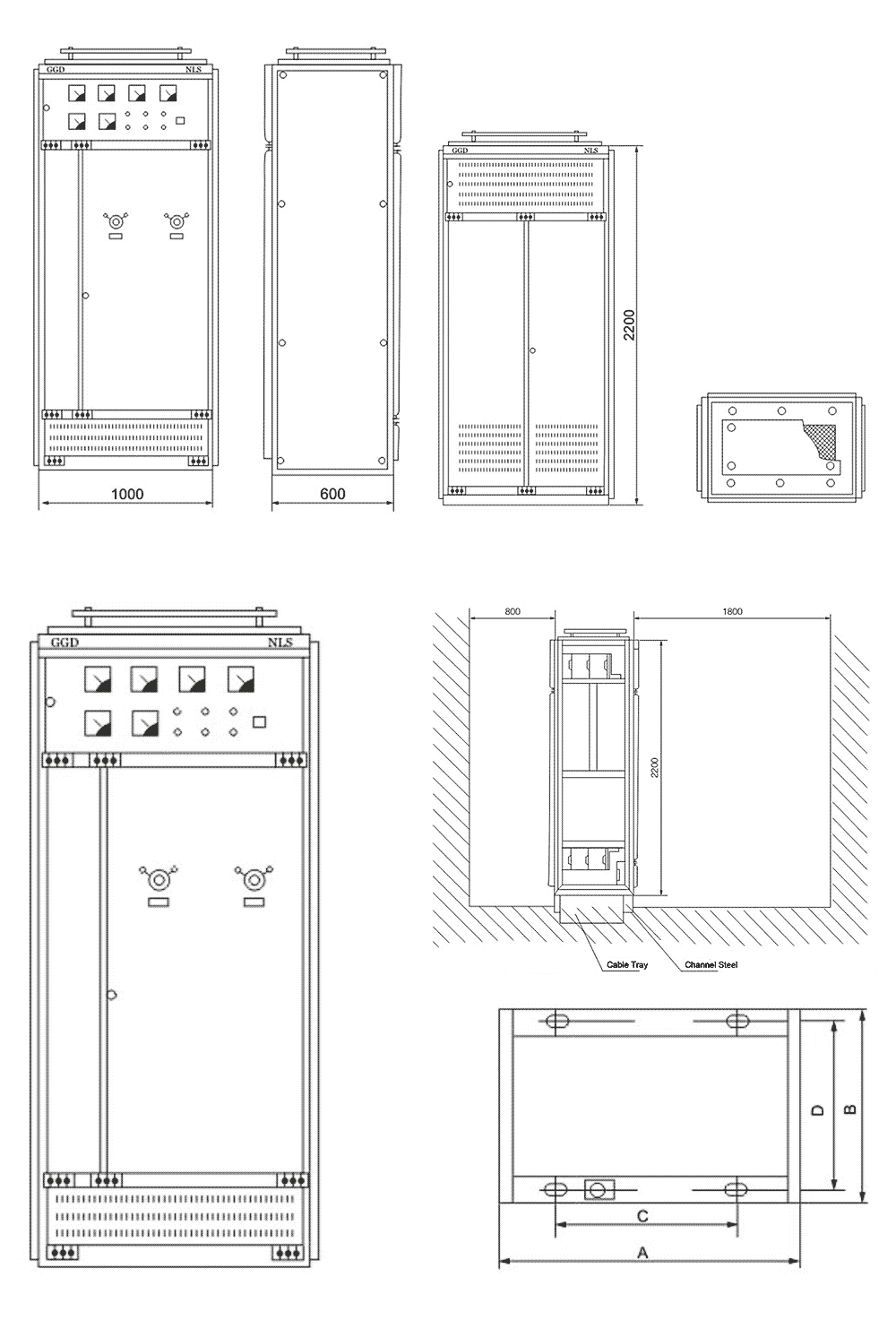

GGD型交流低压配电开关柜采用直通柜形式，通过焊接和安装8MF冷弯钢架部件组装而成，这些部件由指定制造商生产，以确保柜的精度和质量。一般机柜零件根据模块化原则设计，每个模块有20个安装孔。高系数使工厂能够实现预生产，缩短了生产周期，提高了工作效率。
GGD机柜的设计充分考虑了机柜运行过程中的散热问题。机柜的上端和下端有不同数量的散热槽。当机柜内的电气元件产生热量时，热量上升并通过上部散热槽消散，而冷空气则通过下部通风槽不断流入机柜。这在密封柜内创建了一个从下到上的自然通风通道，达到了散热的目的。
GGD开关柜是根据现代工业产品造型的要求而设计的。采用黄金比例法设计橱柜的外形和各部分的划分尺寸，以实现美观的橱柜。柜门通过枢轴式铰链连接到框架上，易于安装和拆卸。门的折叠边缘嵌入了一条山形橡胶条，当门关闭时，嵌入条在门和结构之间的压缩行程可以防止门直接与柜体碰撞，也提高了门的防护等级。
◆ 装有电气元件的仪表门用多股软铜线连接到框架上。机柜内的安装部件通过滚花螺钉连接到框架上，为整个机柜形成完整的接地保护电路。
◆ 柜体表面油漆采用聚酯橘皮粉末涂料，附着力强，质感好。整个机柜采用哑光色调，避免眩光效果，为操作员创造更舒适的视觉环境。
◆ 机柜的顶盖可以在需要时拆卸，便于现场组装和调整主母线。机柜顶部四角安装有吊环，用于吊装和运输。
◆设备安装与垂直面的倾斜度不应超过5%。
◆ 机柜的防护等级为IP30，用户还可以根据操作条件的要求在IP20和Mp40之间进行选择。
订购时应提供以下技术信息：

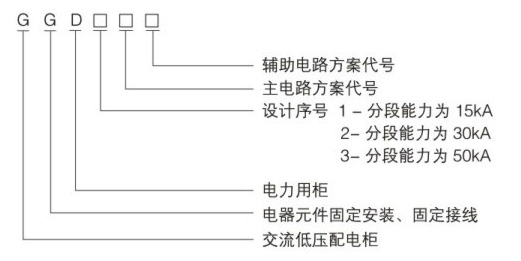

◆ 产品的完整型号（包括主电路方案编号和辅助电路方案编号）
◆主回路系统组合顺序图
◆辅助电路电气原理图
◆内部组件列表
◆其他不符合产品正常使用条件的特殊要求
